潔凈間測試設備解決方案

一、簡介

為了確保最高的產品質量，潔凈室設施被用于各種行業。他們的測試是按照標準化的程序進行的，這需要專業知識和適當?shù)脑O(shè)備技術。Topas提供了一套符合相關標準的潔凈室測試設備，其特點是產品質量高、堅固性高、易于處理和適合移動使用。

二、應用

? 潔凈室設施、潔凈室、手術室、安全柜的質量驗證

三、特點

? 優化適用于移動使用

? 低維護要求

? 兼容性的測量技術

? 快速服務（設備檢查、新校準、維修）

四、操作原理

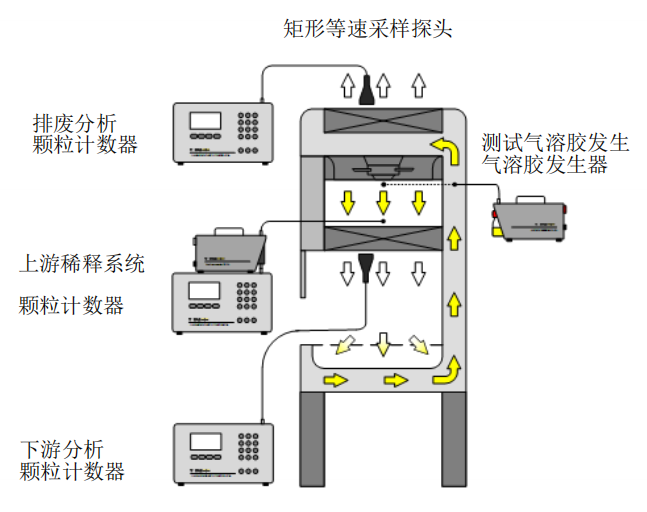

以安全柜內置過濾系統的泄漏測試為例，描述了潔凈室測試設備組的各個裝置的功能。

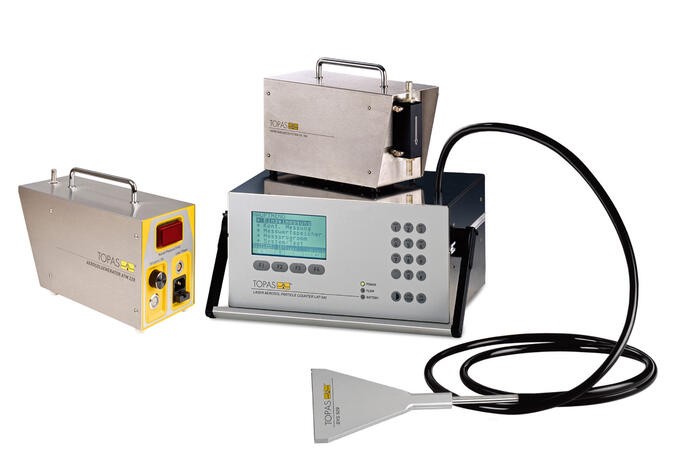

首先，用一個氣溶膠發生器（例如，ATM 228）產生測試氣溶膠，并進入安全柜的上游空氣流。用Topas稀釋系統DIL 554降低測試氣溶膠的上游濃度，并用顆粒計數器LAP 340測定。矩形采樣探頭SYS 529和粒子計數器用于掃描過濾器在下游的泄漏。

五、詳細介紹

5.1 氣溶膠發生器

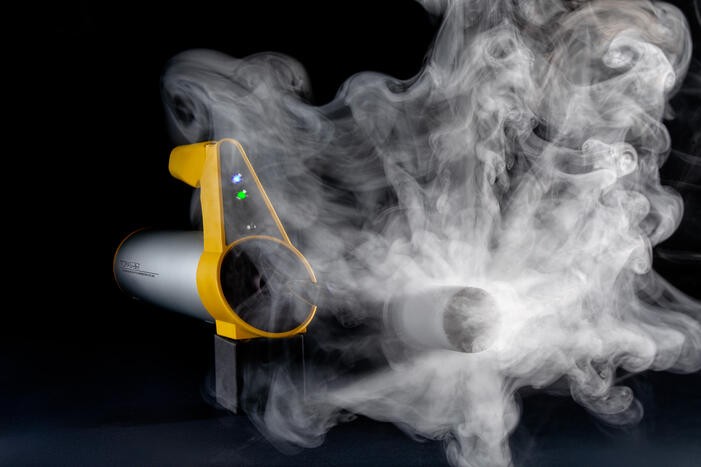

使用氣溶膠發生器測試內置過濾器的系統的性能參數，在最易穿透粒徑尺寸（MPPS）范圍內產生高濃度的測試氣溶膠。

在歐洲，DEHS被推薦用于潔凈室設施的認證。所產生的氣溶膠顆粒在MPPS的范圍內，并且有較長的存活壽命。請?jiān)L問公司網站，了解更多關于ATM 228的細節。

http://tools.lzylearning.cn/productitem/34279

5.2 氣溶膠稀釋系統

在上游有足夠高的顆粒濃度，這對于可靠地檢測潔凈室設施中的過濾器泄漏是必要的。根據[1]的說法，建議每1 m3的空氣中至少有350萬個顆粒。該測試濃度超過了商用潔凈室顆粒計數器的測量范圍。因此，在顆粒計數器前放置一個稀釋系統，使上游能夠被準確的測試。

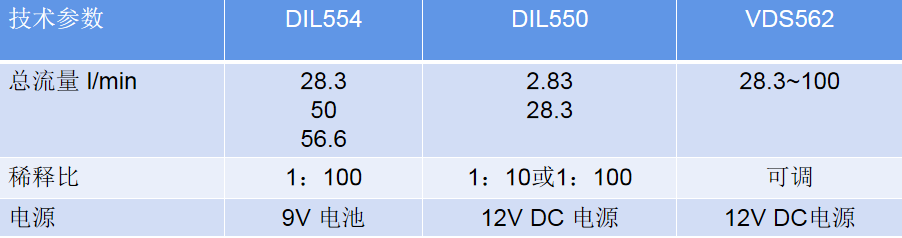

合適的氣溶膠稀釋系統如下：

Topas稀釋系統的優點是它們與替代測量技術兼容，沒有額外的壓縮空氣進行稀釋和避免廢氣進入到潔凈室。更多的特性可在網站上找到：

http://tools.lzylearning.cn/productitem/34289

5.3 氣溶膠表征（顆粒計數器）

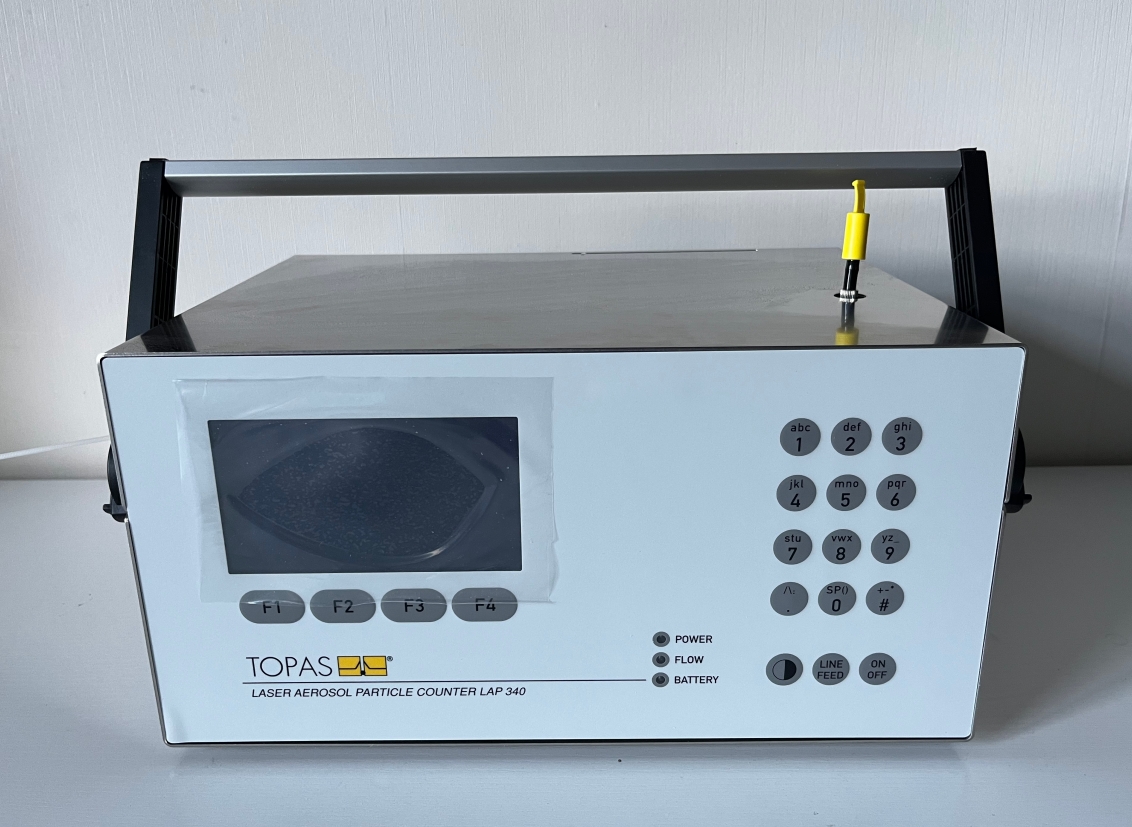

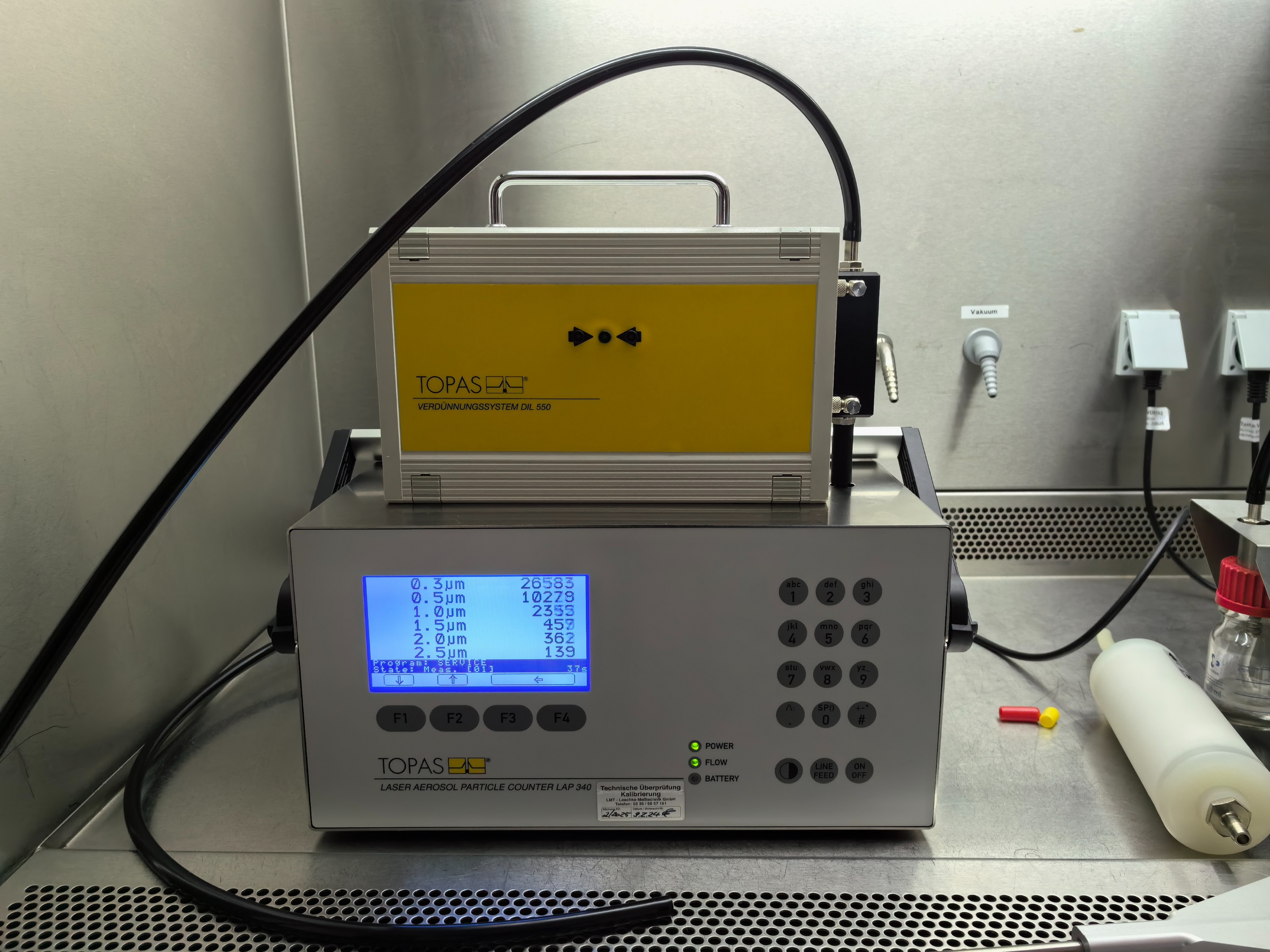

LAP 340顆粒計數器是一種可移動的散射光單粒子計數器，用于測量粒子數和尺寸。與氣溶膠光度計相比，氣溶膠顆粒計數器的優勢一方面由于測量體積流量高而具有良好的計數統計，另一方面由于檢測靈敏度高。后者既能可靠地檢測到非常小的過濾器泄漏，也能使用低氣溶膠濃度，從而通過測試測量減少了過濾器的負載。

更多的特性可在網站上找到：

http://tools.lzylearning.cn/productitem/34259

5.4 氣溶膠采樣

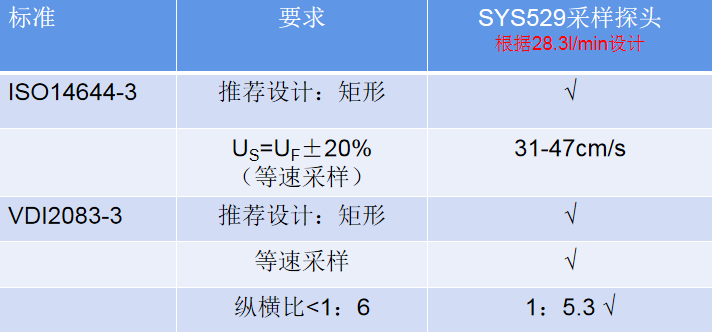

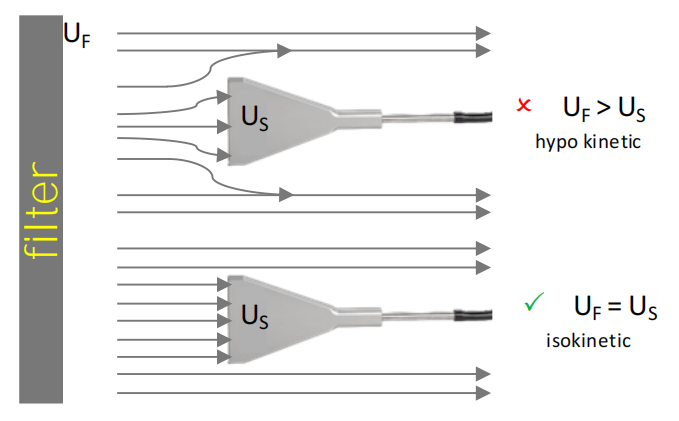

在潔凈室和潔凈室設施中安裝的過濾系統的泄漏測試需要等動力取樣探頭。在現有的標準和指南中，建議使用具有矩形截面的探頭。

矩形采樣探針的優點是：i）恒定的泄漏停留時間；ii）濾波器角的精確掃描，以及；iii）由于探針寬度增大（橫向于掃描方向）而減少了掃描時間。Topas矩形探針SYS 529的設計流速速度為31 - 47 cm/s，顆粒計數器的體積流量為28.3l/min。

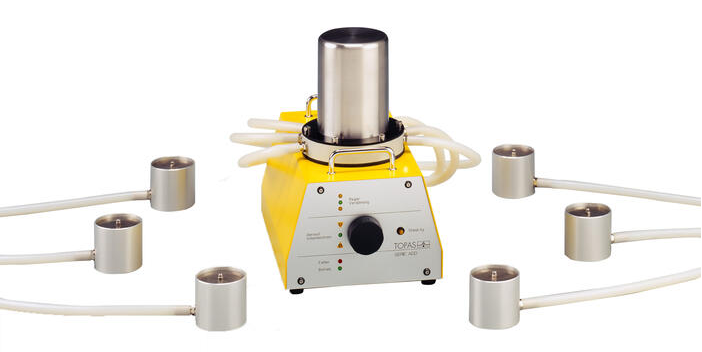

5.5 手術室防護系數測量（ADD氣溶膠分布和稀釋系統）

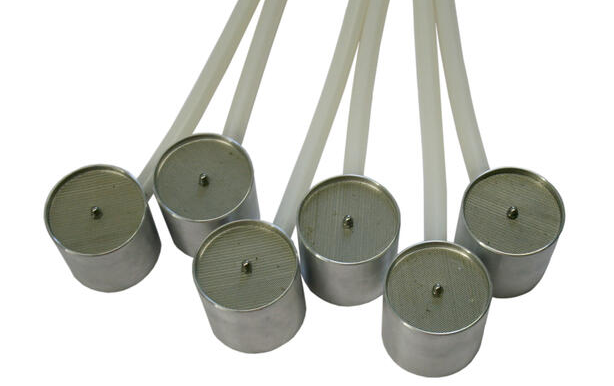

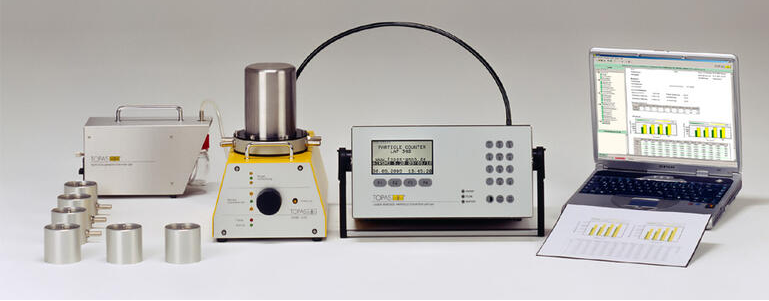

ADD 536氣溶膠分布和稀釋系統是為測量手術室的保護系數而設計的。與氣溶膠發生器結合，ADD 536提供了一種具有確定的和時間穩定性的測試氣溶膠。由于出口可自由放置，在確定的檢查區域的6個不同的測量位置提供等量的氣溶膠。ADD 536中內置的可變稀釋系統可以直接連接潔凈室顆粒計數器。

請?jiān)L問公司網站了解更多ADD 536。

https://www.topas-gmbh.de/en/products/conditioning/product/add-536

附件：

? 氣溶膠管（內徑6mm/四分之一英寸，9mm/八分之三英寸）

? 箱子（ATM和DIL）

? 套件

? 氣溶膠物質：DEHS、PAO

5.6 潔凈室認證軟件

CRQWin軟件是根據標準（ISO 14644-1和ISO 14644-3，Cleanrooms and associated controlled environments - Test methods）和EU GMP（良好制造規范）開發的，作為PASWin軟件的一個附加組件。它能夠系統地記錄、保存、可視化和評估潔凈室鑒定所需的所有數據。該軟件的進一步優點是：

? 節省時間和防止錯誤

? 同時測量與多個粒子計數器

? 多任務處理Windows應用程序

支持測試：

? 潔凈室等級確認

? 恢復性測試

? 過濾器泄漏

? 帶湍流混合通風的潔凈室流量測試

? 潔凈室壓差

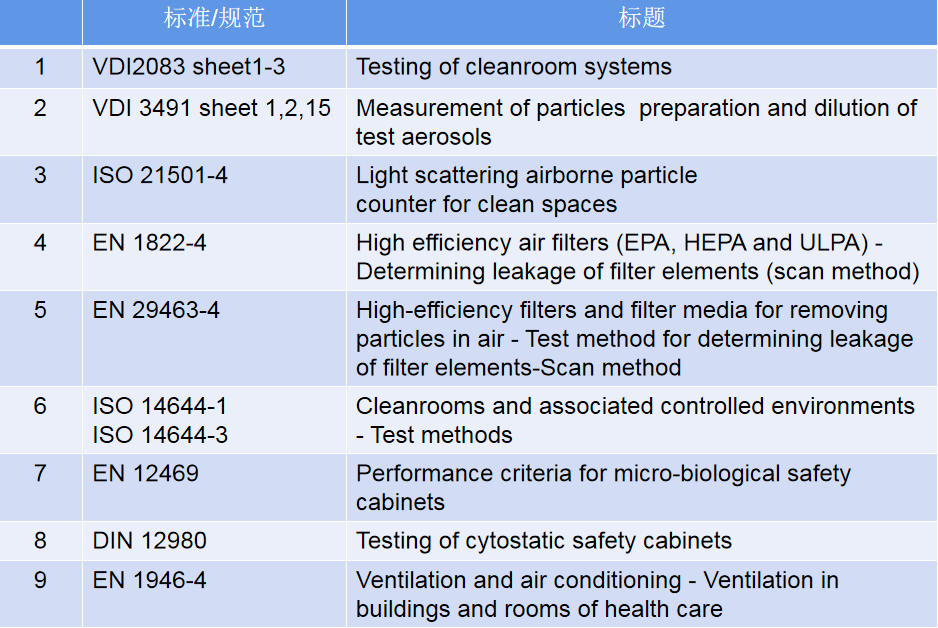

六、應用標準

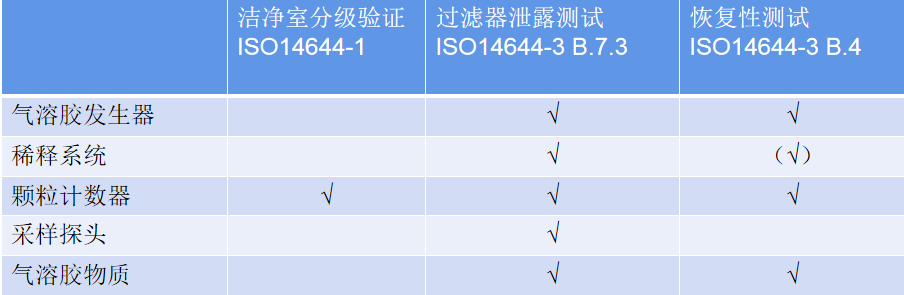

潔凈室測試設備的設計考慮了以下標準和準則：
