ATM221氣溶膠發生器

一、產品簡介

ATM221氣溶膠發生器是用于從純液體、溶液和懸浮液中生成測試或校準氣溶膠。發生器符合VDI 3491-2的所有要求。

氣溶膠的產生是通過無刷壓縮機實現的。因此不需要提供外部壓縮空氣。通過噴嘴壓力控制空氣流速，可產生可重復和長期穩定的氣溶膠。在極低的空氣流量下以及在非常低的顆粒生產速率下，電機也可重復穩定運行。

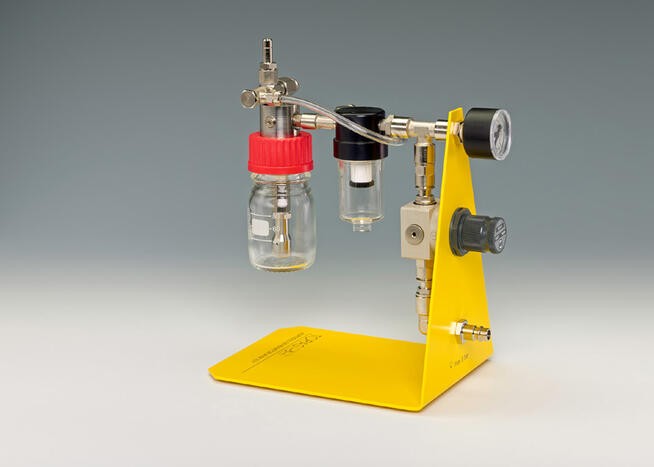

圖1  ATM221氣溶膠發生器

二、應用

? 從純液體、溶液和懸浮液中產生氣溶膠

? 根據ISO14644-3對HEPA/ULPA過濾器進行完整性和恢復性能測試

? 潔凈室、安全工作臺和煙霧探測器的驗收測量

? 在低流速下生成校準氣溶膠（例如：用于粒子計數器）

三、特點

? 即使在極低顆粒產生速率下也能穩定產生氣溶膠

? 操作測試點的安全和可重復性調節

四、操作原理

對于要霧化物質（氣溶膠物質）的分散，ATM221配備有由Topas GmbH設計的雙相噴嘴。該噴嘴在氣溶膠物質（浸沒式操作模式）內運行，包括兩個進口，用于供應空氣和氣溶膠，以及氣溶膠出口。

設定一定的空氣流量后會在在氣溶膠物質的噴嘴入口處產生負壓。因此，氣溶膠物質流入噴嘴的擴散區，在該擴散區，氣溶膠物質和氣流匯聚并形成氣泡，氣溶膠物質通過氣泡傳送。最后由于液體表面的氣泡破裂，離開發生器的霧滴氣溶膠被釋放。

五、 細節

發生器出口處的液滴尺寸分布取決于噴嘴壓力以及空氣和氣溶膠物質的物理性質（密度、動力粘度、表面張力）。

發生器使用DEHS或PAO物質會導致粒徑分布在最難過濾的粒徑范圍內（最易穿透的粒徑MPPS≈0.2μm）。

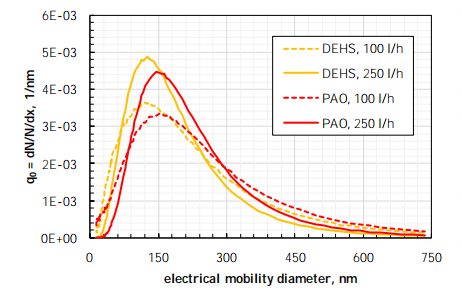

圖2  DEHS和PAO產生的氣溶膠尺寸分布(差電遷移率分析)

六、技術參數

? 氣溶膠體積流量：50~130L/h；

? 氣溶膠質量流量：最大0.6g/h；

? 氣溶膠填料體積：40~80mL；

? 壓縮空氣工作壓力：最大8bar；

? 環境條件：最大耐壓20kPa；

? 出口管徑：8mm；

? 尺寸：220×270×150mm

? 重量：1.9kg
