ATM系列霧化氣溶膠發生器
一、簡介

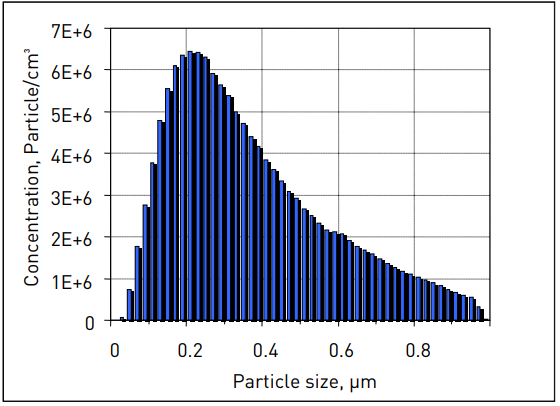

在很多的實用測試中需要用到氣溶膠發生器，而且需要以固定的粒徑分布持續穩定地產生濃度可調的氣溶膠顆粒。噴霧氣溶膠發生器大多具有特殊設計的噴嘴，壓縮空氣通過一個環形隙縫吹入將要被霧化的液體中，空氣噴射口和液體之間的剪切力在這個所謂的環形縫隙中充分分散液滴，形成細小的氣溶膠顆粒，而慣性碰撞器是捕獲尺寸大的氣溶膠顆粒而返回液體容器，使得輸出顆粒粒徑主要分布在2μm以下，粒徑分布圖1（ATM系列霧化氣溶膠發生器發生DEHS時用SMPS測試得到）。ATM系列霧化氣溶膠發生器主要是基于VDI3491設計而成，具有高度的可重復性。主要廣泛應用于過濾器檢測、安全柜評價、潔凈間檢測等領域。
二、特點
? 長時間穩定的氣溶膠輸出
? 亞微米級氣溶膠分布
? 氣溶膠產生速率可調
? 可根據需求進行特殊設計
三、應用
? 過濾器測試
? 氣溶膠研究，如吸入毒性、環境、催化等
? 校準測量設備
? 流場示蹤
? 潔凈間評價
四、技術參數

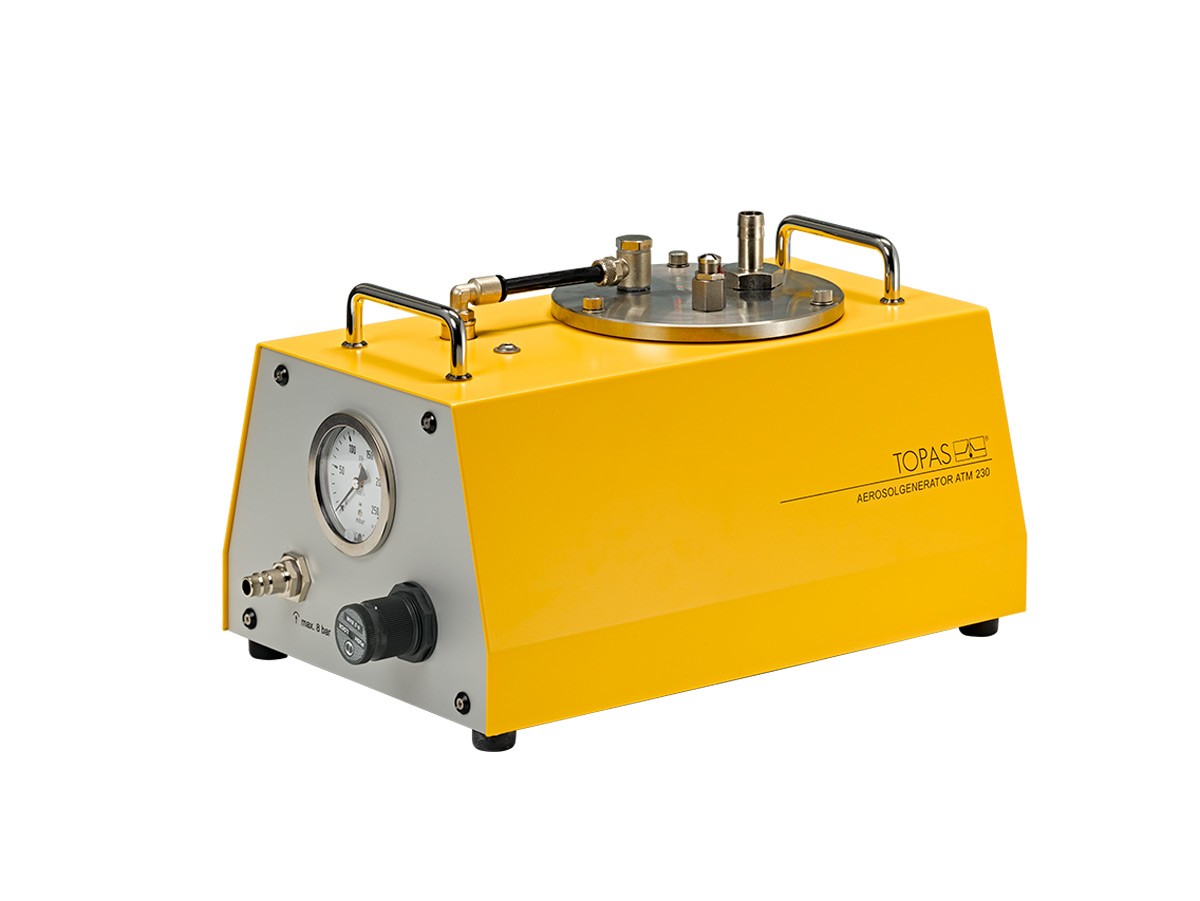

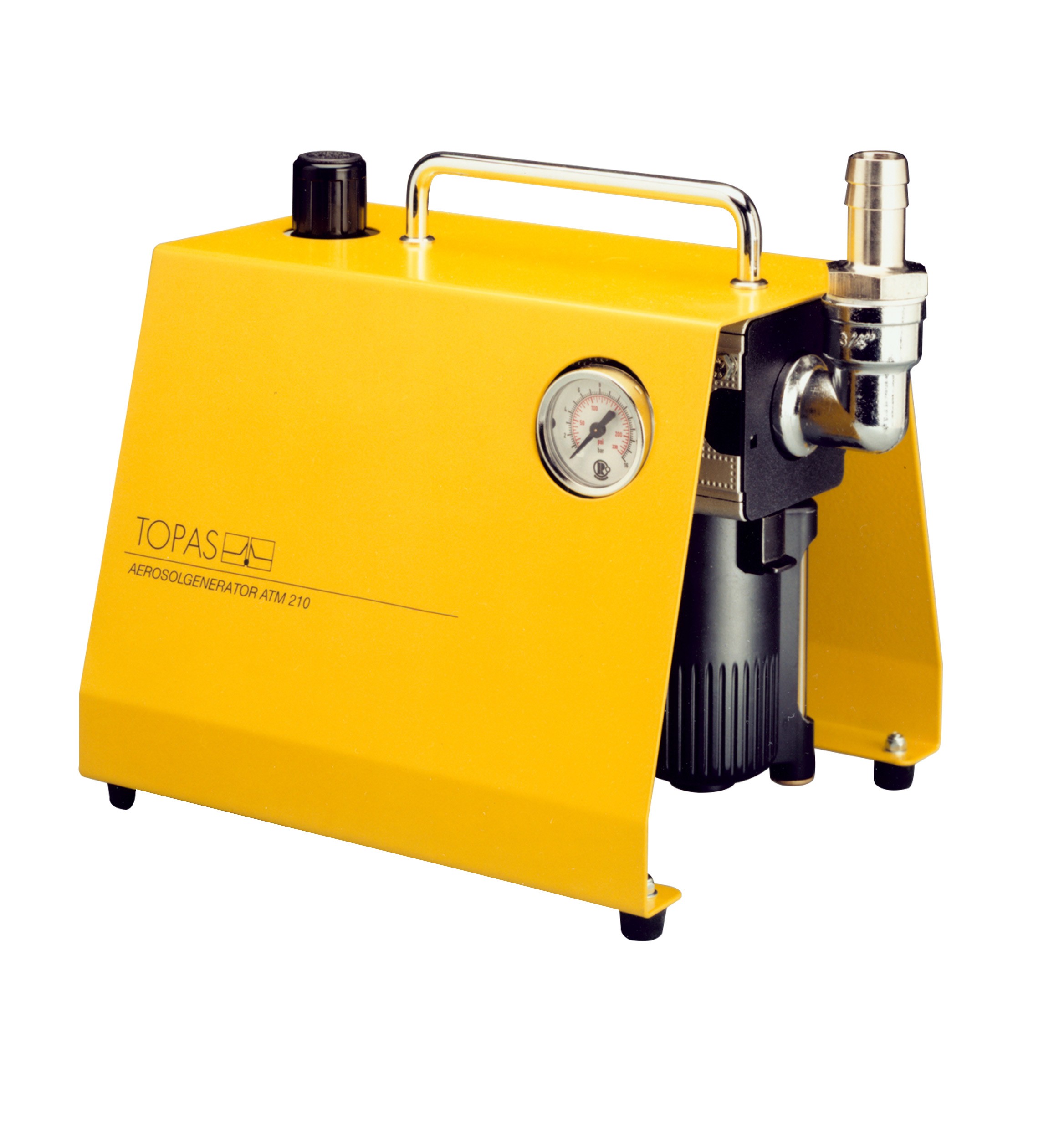

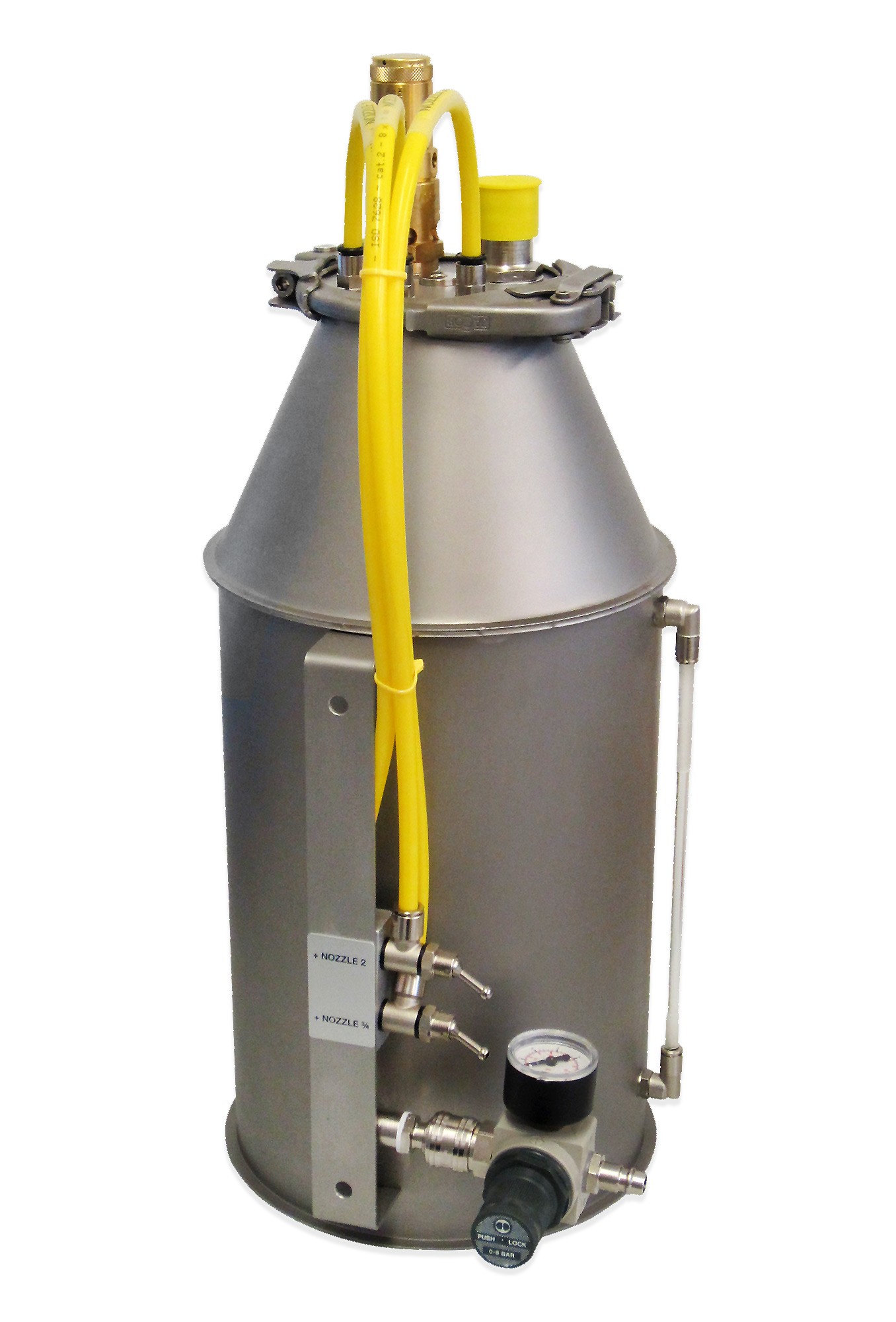

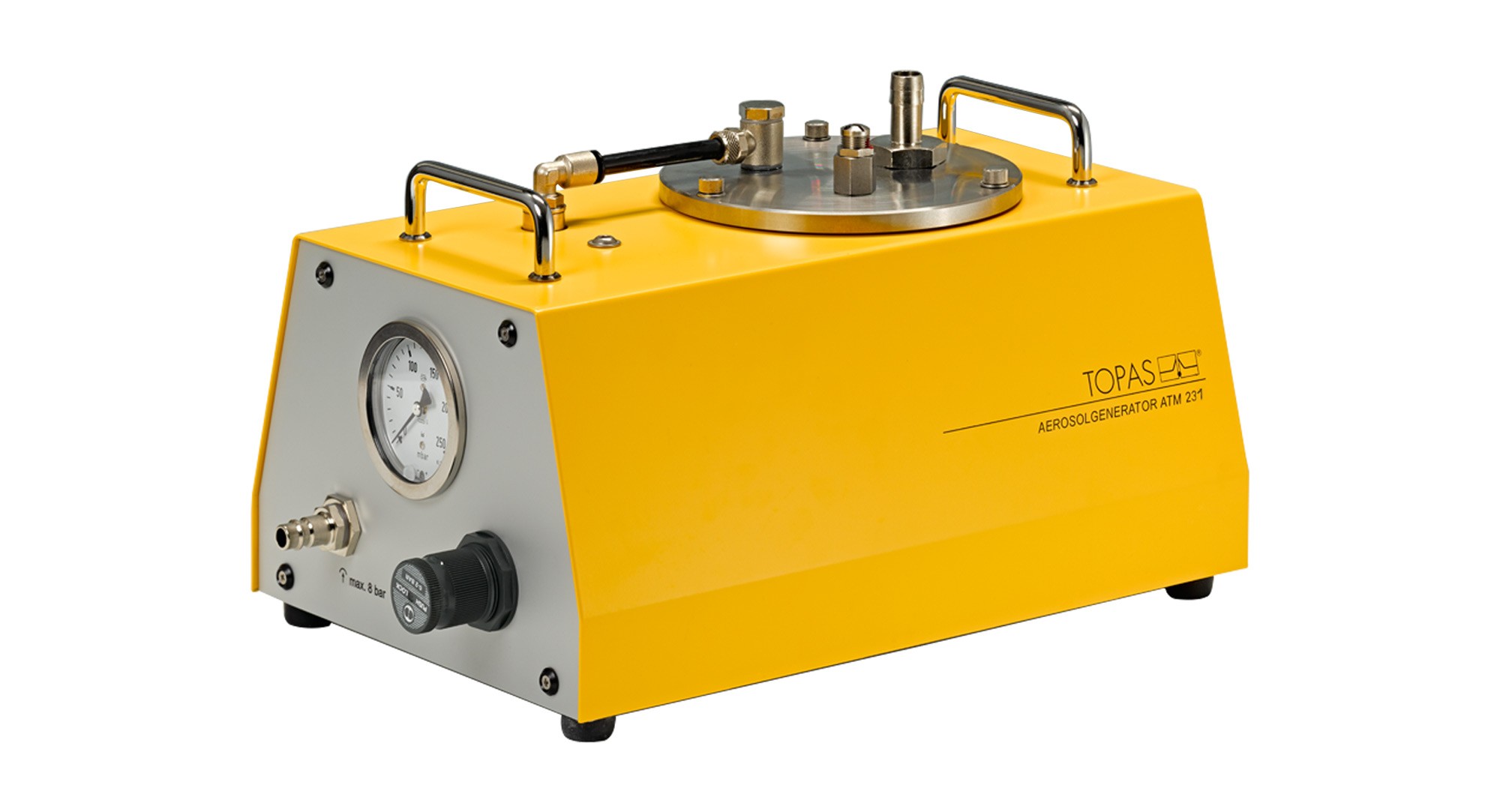

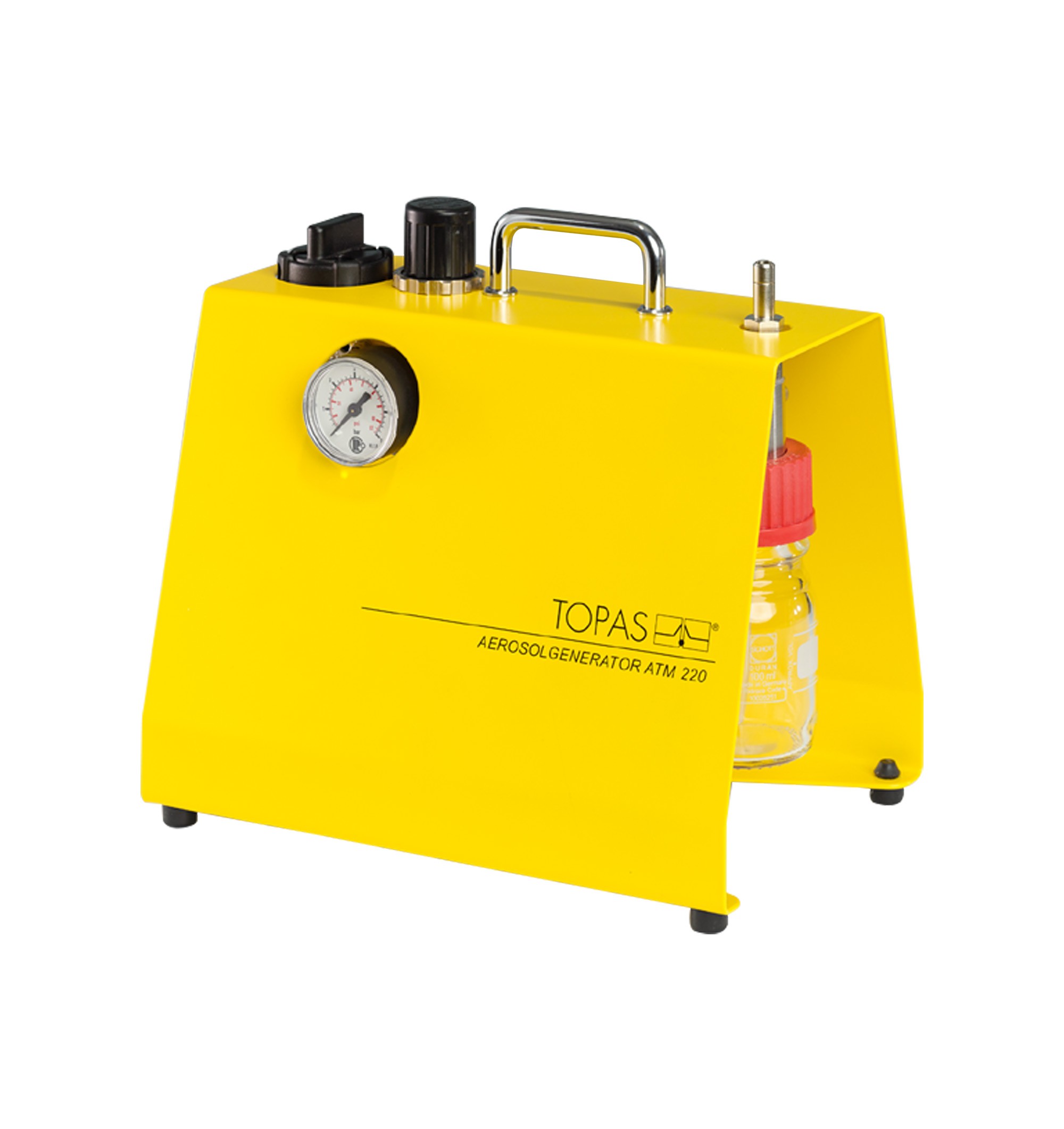

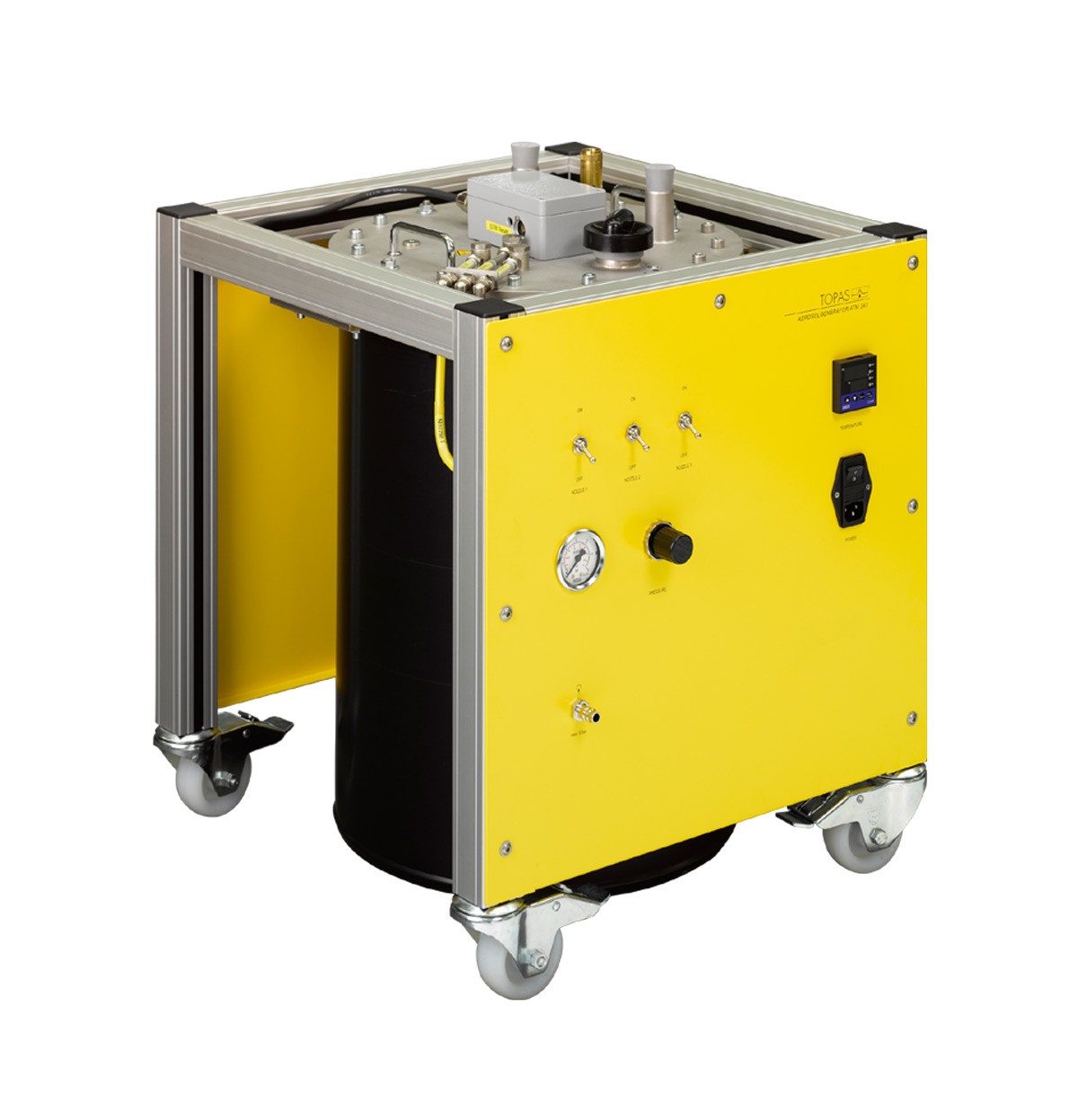

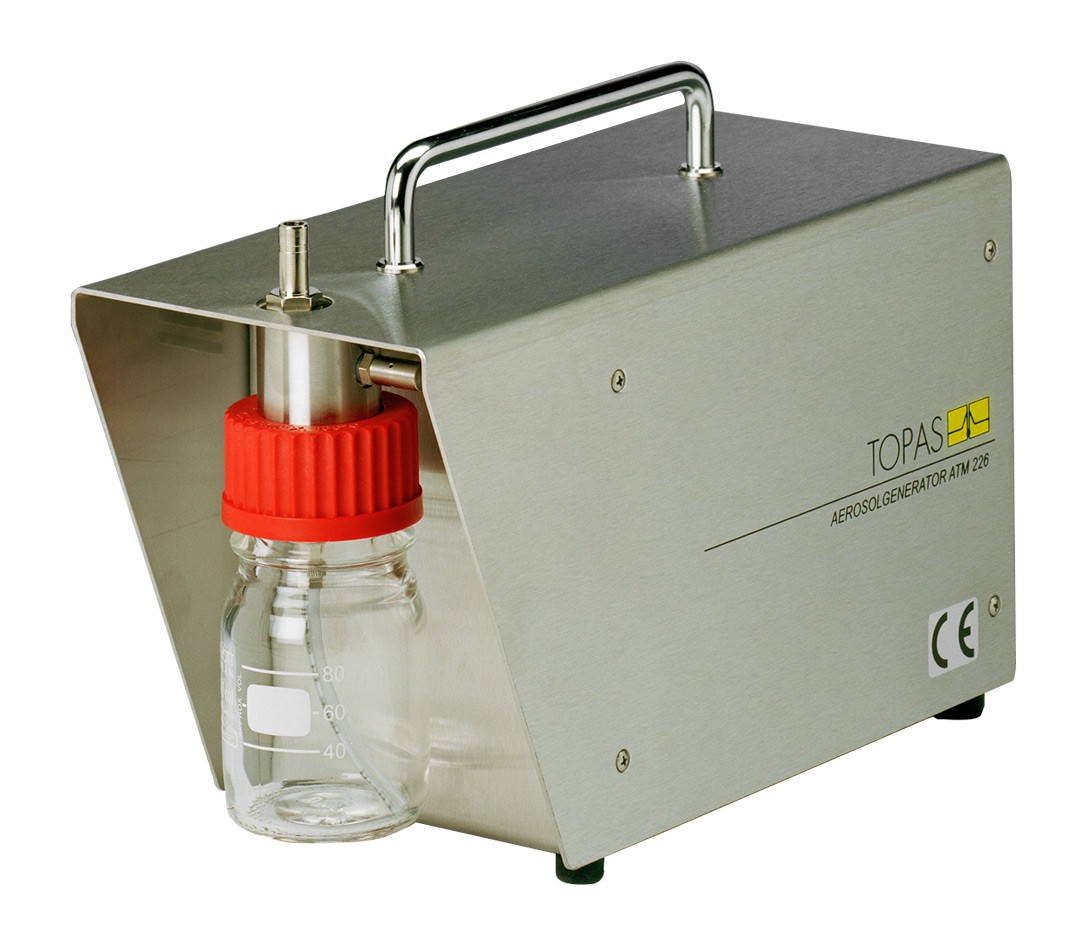

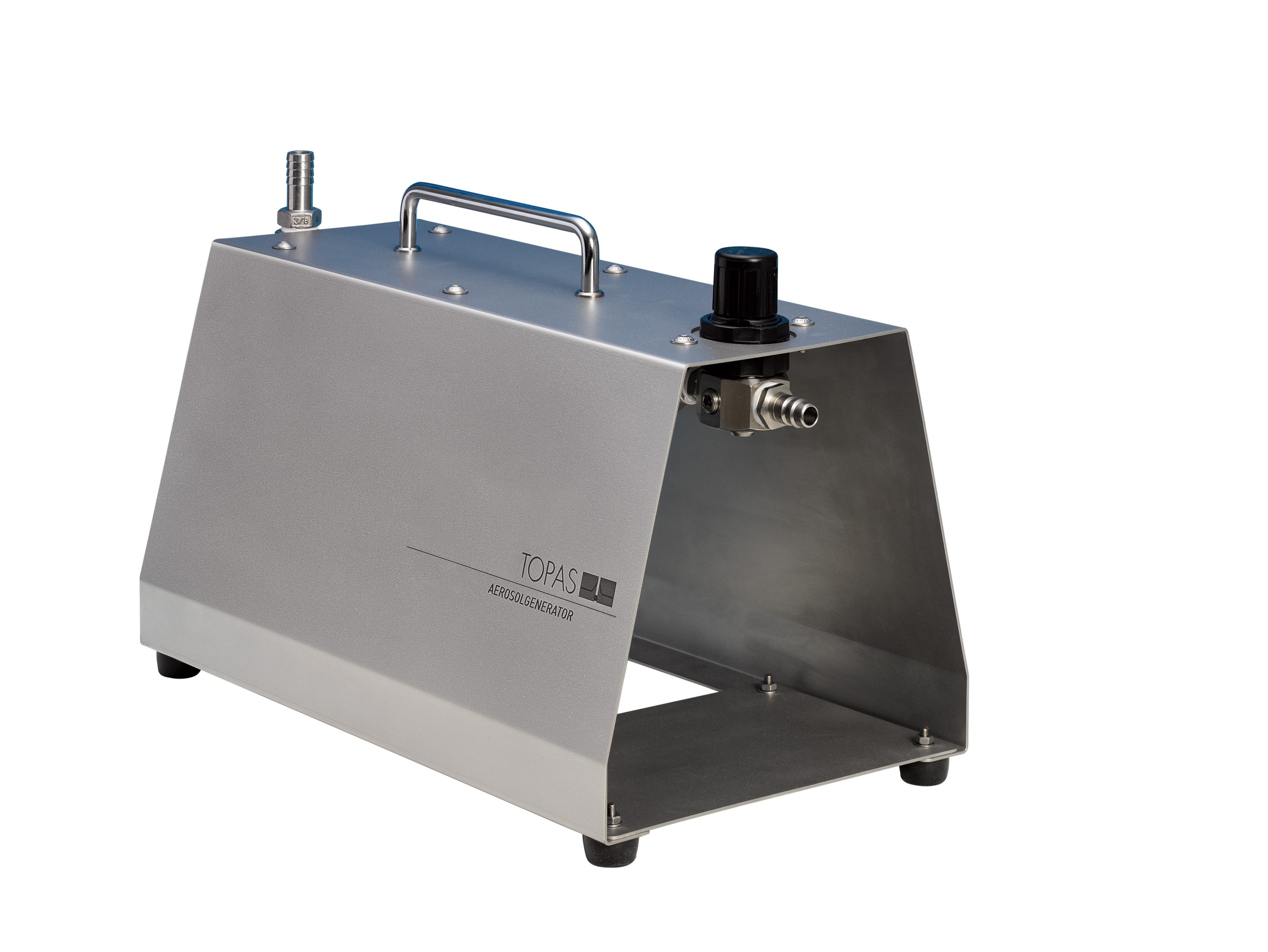

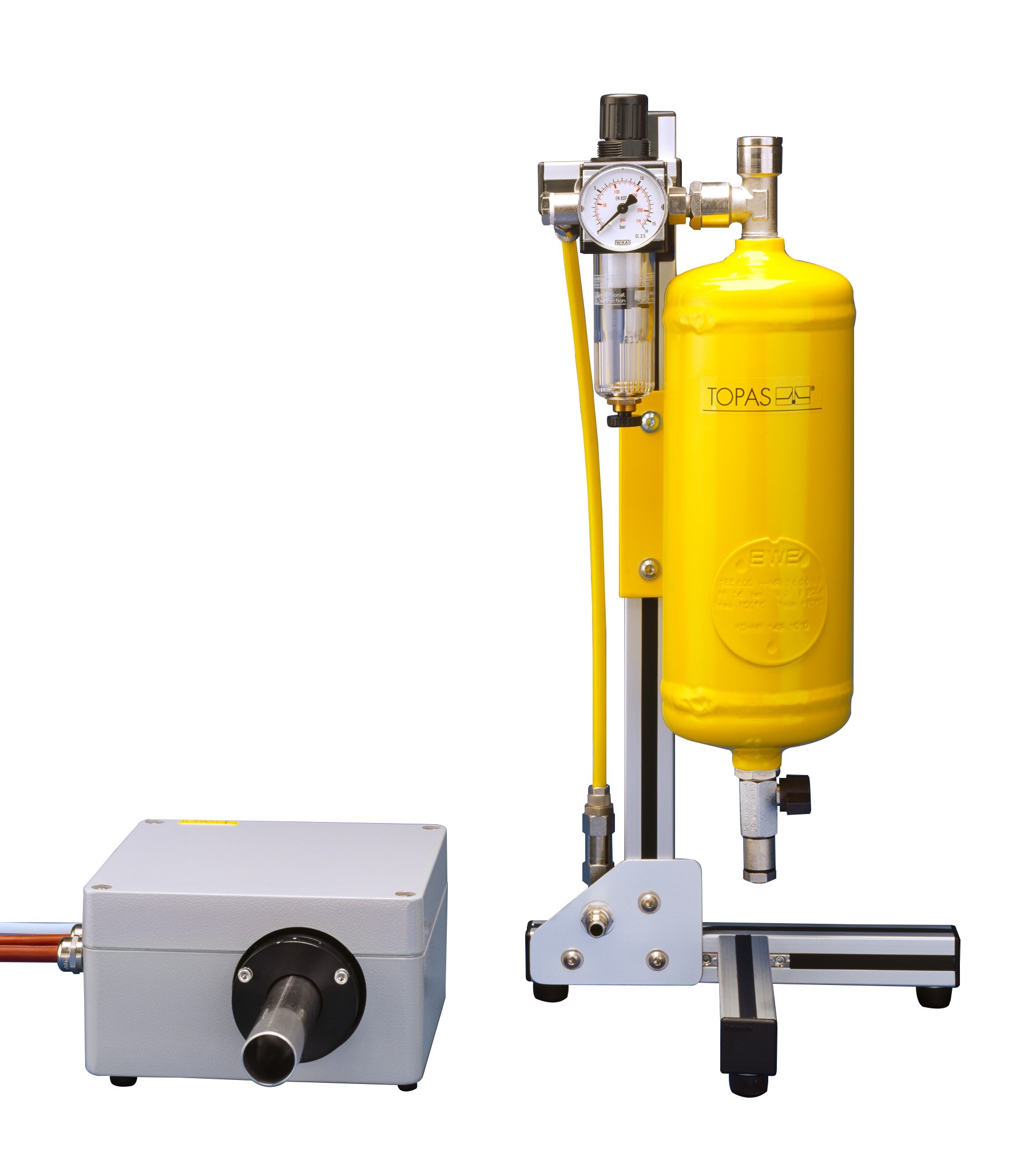

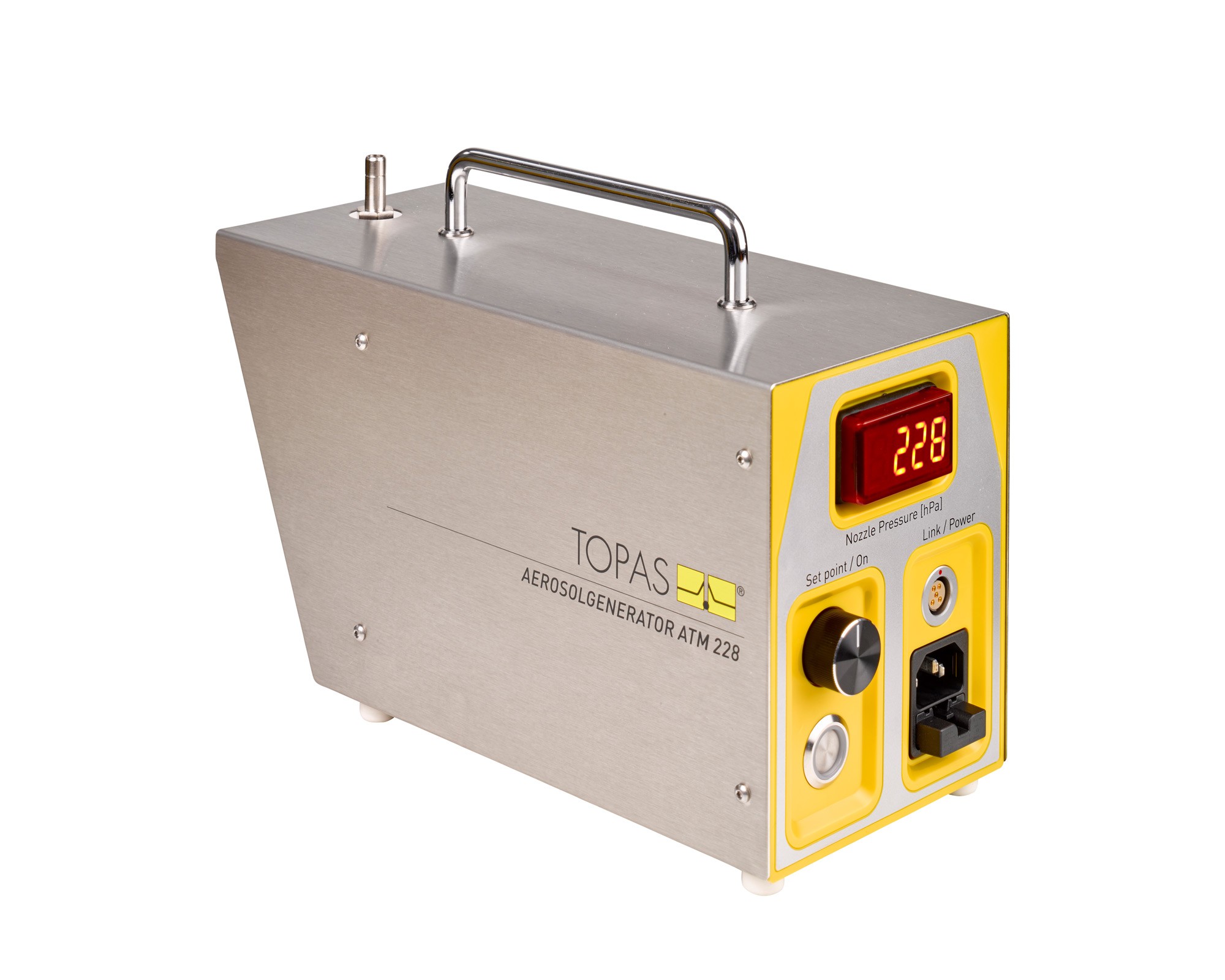

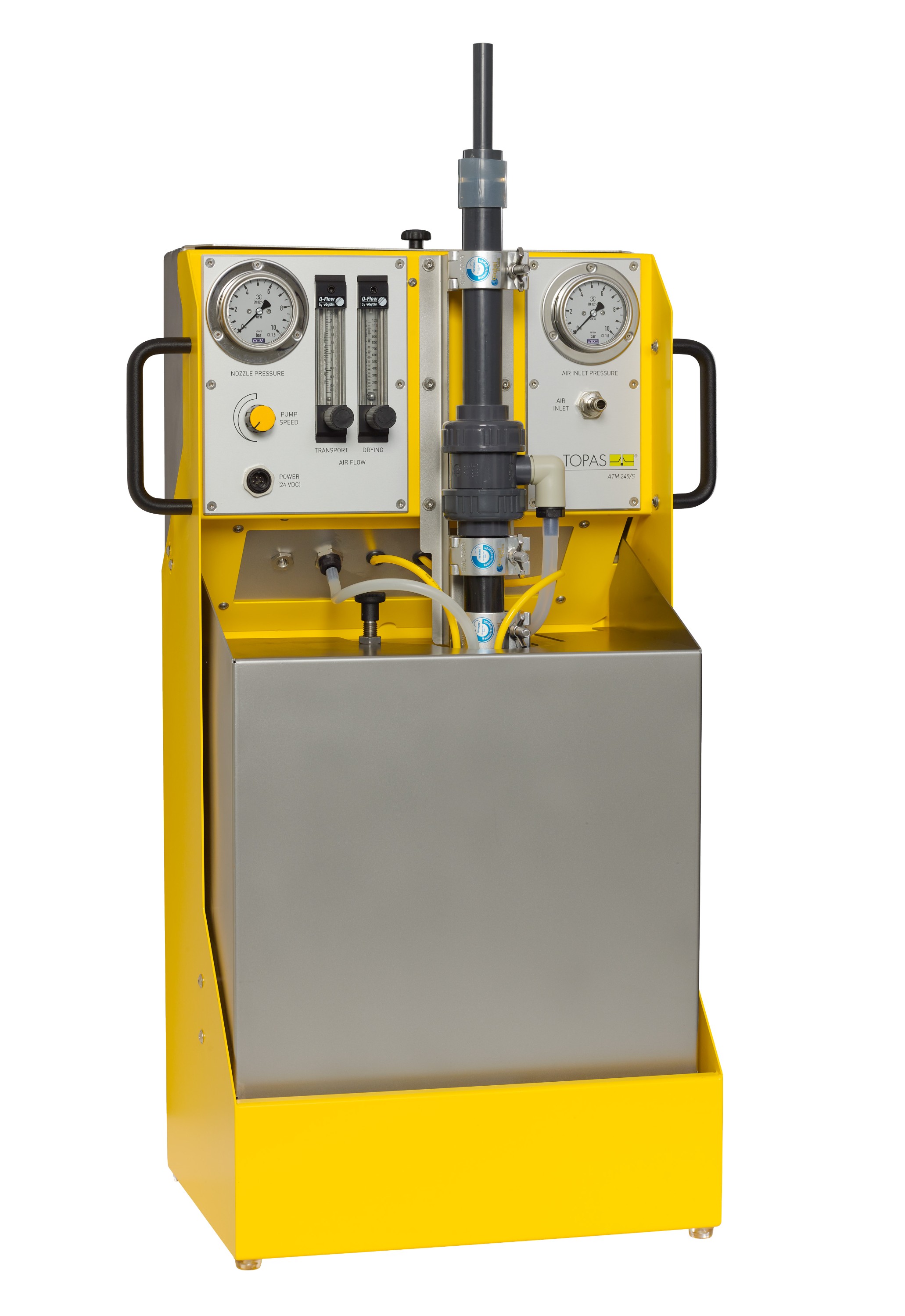

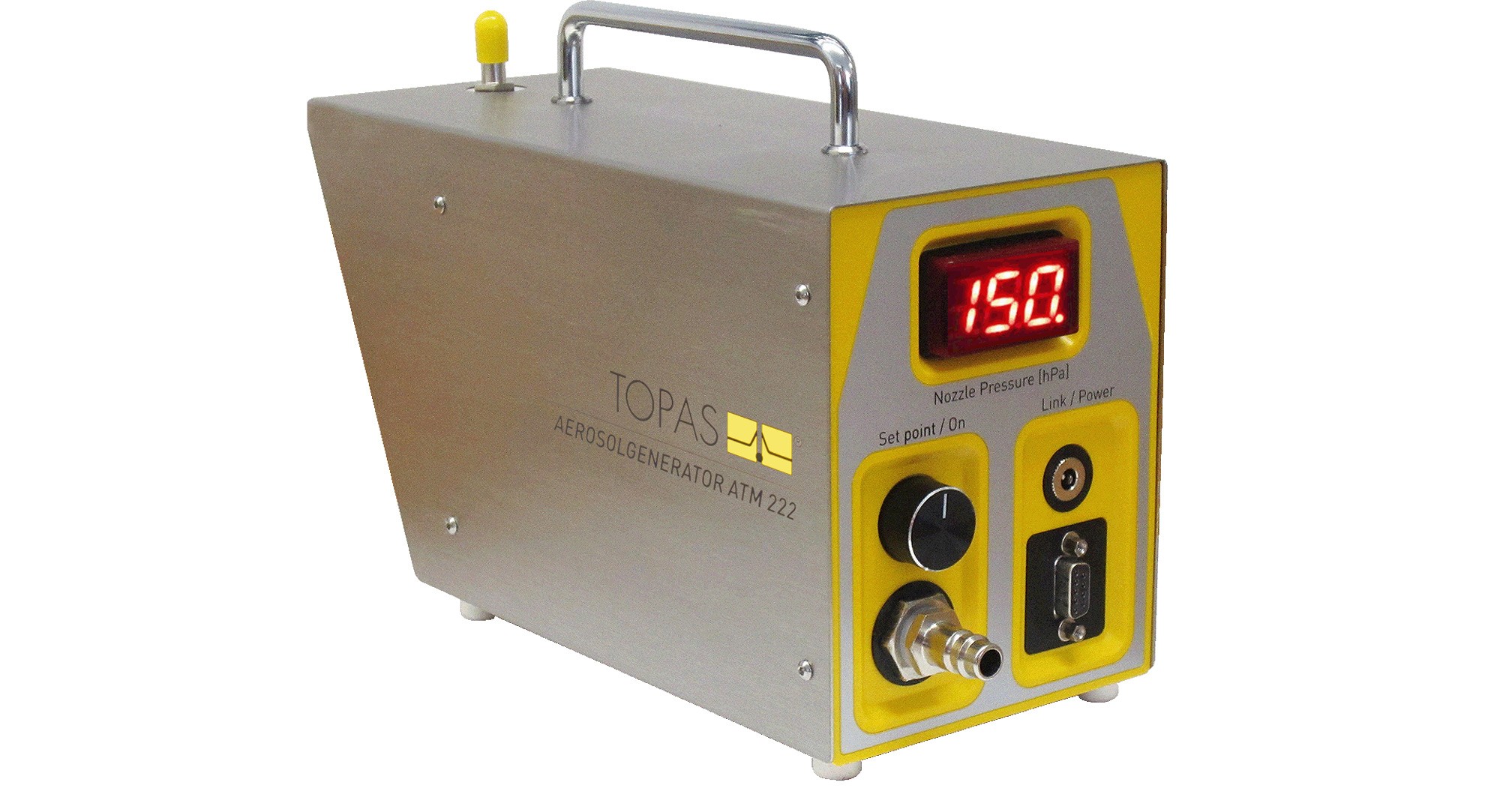

性能/型號 | ATM210 | ATM210/H | ATM220 | ATM221 | ATM222 | ATM 226 | ATM228 | ATM230 | ATM231 | ATM241 | ATM240/S | ATM240/L | ATM243 |
壓縮空氣 | 需要 最高10bar | 需要 最高10bar | 需要 最高8bar | 需要 最高2.5bar | 需要 最高6bar | 不需要 內置泵 | 不需要 內置泵 | 需要 最高8bar | 需要 最高2.5bar | 需要 最高6bar | 需要 最高8bar | 需要 最高8bar | 需要 最高6bar |
出口耐壓 | 10bar | 10bar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 200mbar | 0.3bar |
裝填體積 | 10-80mL | 10-80mL | 10-80mL | 10-80mL | 10-80mL | 10-80mL | 10-80mL | 0.1-0.5L | 0.1-0.5L | 4.7-8.0L | 100-300mL | 100-400mL | 最大3L |
體積流量 | 50-250L/h | 500-2500L/h | 50-250L/h | 50-140 L/h | 50-250L/h | 70-300L/h | 20-250L/h | 500-2500L/h | 800-1700L/h | 最大40m3/h | 218-330L/h | 10-24m3/h | 0.8-18m3/h |
質量流量 | 最大2g/h | 最大20g/h | 最大2g/h | 最大0.6g/h | 最大2g/h | 最大2.5g/h | 0-1.4g/h | 最大20g/h | 最大3.5g/h | 最大240g/h | / | 最大130g/h | 5…110 g/h |
發生物質 | DEHS、PAO、DOP、鹽溶液（不適用ATM210和ATM210/H）、PSL等 | KCl | PSL | 機油 | |||||||||
特點 | 1.耐高壓 2.小發生量 | 1.耐高壓 2.大發生量 | 1.小發生量 2.適用氣溶膠研究 | 1.小發生量 2.適用濾料測試臺 | 1.小發生量 2.連續可調 3.遠程控制 | 1.小發生量 2.便攜，無需壓縮空氣 | 1.小發生量 2.連續可調 3.遠程控制 4.便攜，無需壓縮空氣 | 1.中等發生量 2.適用大流量風道或風洞 | 1.中等發生量 2.適用大流量風道或風洞 3.適用EN779、ASHARE52.2、ISO16890 | 1.大發生量 2.適用大流量風道或風洞 3.適用HEPA和ULPA測試臺 | 1.小發生量KCl 2.適用ISO16890濾料版本 | 1.大發生量PSL 2.適用HEPA和ULPA掃描臺 | 1.發生高粘性物質（機油） 2.適用油氣分離器測試臺或曲軸箱通風系統模擬 |
