一、產品簡介
氣溶膠發生器ATM222結合ATM220和ATM228兩個發生器的技術特點，用于從純液體、溶液和懸浮液中長期穩定地產生測試或校準氣溶膠。發生器符合VDI3491-2標準。
發生器使用壓縮空氣或其他惰性氣體（如氮氣、二氧化碳等）進行操作。通過調節控制噴嘴的壓力可以產生可重復和穩定的氣溶膠。發生器在低流速下也可重復穩定地運行，產生數量極少的顆粒。
圖1 氣溶膠發生器ATM 222（帶氣動接頭和噴嘴壓力控制）
二、應用
l 從純液體、溶液和懸浮液產生氣溶膠
l 過濾材料和過濾元件的分級效率測試
l 長期穩定的產生測試氣溶膠
l 粒子測量技術的校準和驗證
三、特性
l 在低發生速率下也能穩定的產生氣溶膠
l 操作安全、可重復調整
l 噪聲低
l 通過串口遠程控制(選購)
四、操作原理
ATM222配備由Topas GmbH設計的雙相噴嘴分散霧化氣溶膠。噴嘴在氣溶膠物質內運行（噴嘴浸沒運行模式），其中兩個是壓縮空氣入口和氣溶膠物質的入口，另外一個是氣溶膠出口。
圖2 氣溶膠產生原理：浸沒式操作模式下的雙相噴嘴（VDI 3491-2）
設定一定的空氣流量后會在在氣溶膠物質的噴嘴入口處產生負壓。因此，氣溶膠物質流入噴嘴的擴散區，在該擴散區，氣溶膠物質和氣流匯聚并形成氣泡，氣溶膠物質通過氣泡傳送。最后，由于液體表面的氣泡破裂，離開發生器的霧滴氣溶膠被釋放出來。
五、細節
發生器出口處的液滴尺寸分布取決于噴嘴壓力以及空氣和氣溶膠物質的物理性質（密度、動態粘度、表面張力）。
發生器使用DEHS或PAO時會導致粒徑分布在最難過濾的粒徑范圍內（最易穿透的粒徑MPPS≈0.2μm）。
圖3 DEHS和PAO產生的氣溶膠尺寸分布
(微分電遷移率分析儀)
ATM228可手動操作或通過遠程控制操作（可選），噴嘴壓力可以設定并帶有屏幕顯示功能。
六、配件（可選）
l 電源線
l 干燥管（DDU 570/L、DDU 570/H）
l 氣溶膠物質（DEHS、PAO、PSL）

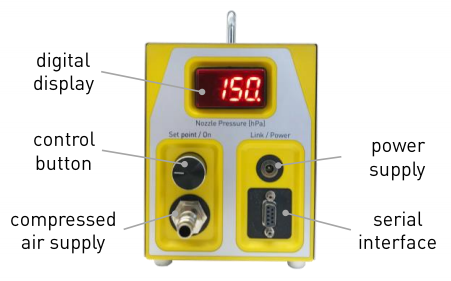

圖4 ATM 222的操作和顯示界面
七、技術參數
流量 | 50～250 L/h |
質量流量 | 最大2 g/h（可調） |
粒子發生速率 | 4×106～1.4×1010 #/s（可調） |
氣溶膠類型 | DEHS；PAO (Emery 3004)；石蠟油；鹽溶液；懸浮液(PSL，A1) |
容量 | 20～80mL |
連續工作時間 | > 44h，電池工作時間10 h |
背壓 | 最小20kPa |
氣溶膠出口 | 軟管φ8 mm |
電源 | 12VDC，0.4A |
壓縮空氣 | ＜5bar |
尺寸w×h×d | 300×120×195 mm |
重量 | 3kg |
依據標準 | VDI 3941-2, ISO 14644-3 |
